Alat untuk merakit jaringan lan

1.     Tang Crimping
2.     Connector RJ-45
3.     Kabel UTP
4.     Lan Card / Modem
5.     Tester
6.     Switch/Hub
7.     Sambungan

1.     Tang Crimping

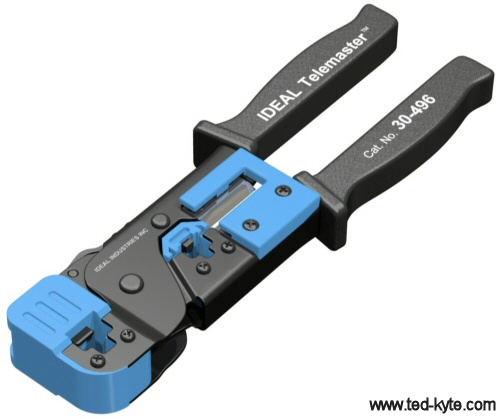

Crimp tool / Crimping tool adalah :alat untuk memasang kabel UTP ke konektor RJ-45 / RJ-11 tergantung kebutuhan. Bentuknya macam-macam ada yang besar dengan fungsi yang banyak, seperti bisa memotong kabel, mengupas dan lain sebagainya. Ada juga yang hanya diperuntukan untuk crimp RJ-45 atau RJ-11 saja. Contoh gambarnya seperti ini.

















2.     Connector RJ-45



















1. Straight Through Configuration
Kabel jenis ini biasa digunakan untuk menghubungkan perangkat jaringan dengan tingkat hierarki yang berbeda. Sebagai contoh adalah ketika kita menghubungkan PC ke jaringan komputer kita di kantor lewat switch. Tipe kabel jenis ini lebih umum digunakan dan relatif lebih mudah dalam penyusunan kabelnya saat memasang konektor RJ-45. Berikut susunan warna kabel untuk tipe konektor RJ-45 Straight Through :





















2. Cross Over Configuration

Kabel jenis ini biasa digunakan untuk menghubungkan dua perangkat jaringan dengan hierarki setingkat, sebagai contoh koneksi antara PC to PC, atau PC ke AP Radio, Router to router. Berikut konfigurasi :















Pengkabelan/pemasangan konektor RJ-45 :














3. Kabel Rollover












Kabel jenis ini biasanya digunakan untuk mengakses router dengan PC/laptop kita. Konfigurasi kabel jenis ini cukup simpel karena kita tinggal membalik urutan kabel yang kita pasang di satu sisi. Misal kita menggunakan standar 568B (standar untuk kabel straight through), maka kita tinggal membalik urutan menjadi coklat untuk urutan pertama di ujung kabel yang lain. Berikut deskripsi untuk memudahkan kita membuat kabel rollover.

3.     Kabel UTP
\
Pengertian UTP Unshielded Twisted Pair - Unshielded Twisted-Pair (disingkat UTP) adalah sebuah jenis kabel jaringan yang menggunakan bahan dasar tembaga, yang tidak dilengkapi dengan shield internal. UTP merupakan jenis kabel yang paling umum yang sering digunakan di dalam jaringan lokal (LAN), karena memang harganya yang murah, kinerja yang ditunjukkannya juga relatif bagus.



















4.  Lan Card / Modem

LAN Card (Kartu Jaringan) adalah adalah sebuah kartu yang berfungsi sebagai jembatan dari komputer ke sebuah jaringan komputer. Modem adalah singkatan dari modulator-demodulator yaitu alat yang digunakan untuk menghantar dan menerima data dari sebuah PC ke PC lainnya melalui kabel telephone.
modem:
Modem adalah singkatan bagi modulator-demolator.  Ini adalah proses di mana isyarat berbentuk digital yang dihasilkan oleh komputer dialihkan kepada isyarat berbentuk gelombang supaya ia dapat dihantarkan  menerusi talian telefon dan juga sebaliknya iaitu berkemampuan untuk mengalihkan  isyarat gelombang kepada isyarat digital.  Apakah itu isyarat digital, analog serta perbezaan diantara keduanya?

Isyarat digital ialah isyarat yang mengandungi  siri suis elektronik yang diwakili oleh ciri hidup dan mati, ciri hidupnya diwakili oleh angka 1, manakala ciri matinya pula diwakili oleh 0.  Dengan penggunaan ciri ini serta kombinasi angkanyalah maka komputer mampu menghasilkan data berbentuk teks, grafik dan sebagainya.

Berlainan pula dengan isyarat berbentuk analog, ia adalah isyarat berbentuk gelombang bunyi melalui talian elektrik dan data serta maklumat dihasilkan berasaskan kekuatan gelombang serta tahap frekuensinya.  Ringkasnya, modem berfungsi mengubahkan isyarat berbentuk 1 dan 0 tadi kepada isyarat berbentuk gelombang serta frekuensi begitu jugalah sebaliknya.


 gbr  :   lan card


gbr :Modem
























5.     Tester

Cara Mengecek Kabel Jaringan dengan Tester - Langkah-langkah yang harus dilakukan untuk mengetahui kabel jaringan masih bagus atau sudah ada yang putus adalh sebagai berikut :
  1. Siapkan tester dan pastikan bahwa baterai yang ada di dalam tester masih bisa digunakan.
  2. Siapkan kabel jaringan yang akan kita test.
  3. Sambungkan ujung kabel jaringan pada tester lalu ujung yang satunya juga disambungkan ke tester.
  4. Setelah kedua ujung tersambung. Nyalakan tester dengan cara menekan tombol on pada tester.





















Perhatihkan lampu-lampu yang ada pada tester. Lampu-lampu itu akan menyala secara bergiliran. Jikasemua lampu menyala dengan bagus maka kabel jaringan masih bagus dan jika lampu ada yang tidak menyala maka kabel jaringan ada yang putus dan harus diganti


6.     Switch/Hub

Switch adalah perangkat jaringan yang bekerja di lapisan Data-link, mirip dengan bridge, berfungsi menghubungkan banyak segmen LAN ke dalam satu jaringan yang lebih besar. Hub perangkat penghubung Hub memiliki 4 - 24 port plus 1 port untuk ke server atau hub lain.






















7. koneksi antar komputer

agar dua komputer bisa saling berhubungan maka perlu adannya pengaturan-pengaturan di PC /Laptop anda baca selengkapnya menghubungkan 2 Komputer dengan kabel UTP
